产品品牌：ECD 产品型号：OvenSENTINEL 产品料号：E36-9285-02
产品详情

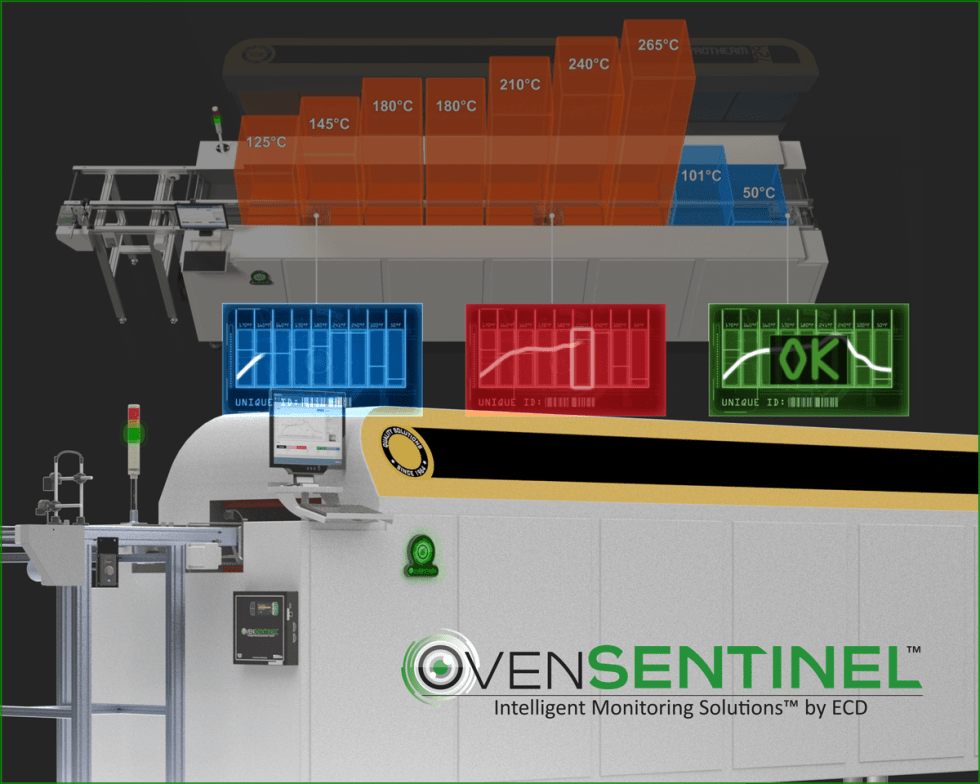

OvenSENTINEL回流炉在线炉温实时监控系统是由专业测温公司ECD 最新推出一款革新型产品，为回流炉提供持续的过程监控，具有优异的性能和稳定品质。
OvenSENTINEL回流炉在线炉温实时监控系统超越市场上现有同类产品，可以实时监控每块PCB板通过回流炉时的炉温曲线，将任何影响良率的潜在因素都显示出来，并进行分析，从而大大提高生产良率。在标准产品之外，还可根据客户需求定制更复杂的解决方案，如多炉集中看板集中控制、多轨系统以及更灵活的数据提取系统。
使用OvenSENTINEL 回流炉在线炉温实时监控系统可让工艺工程师们放大PCBA焊接中微小的工艺缺陷或 使用宏大的数据来分析工艺稳定性或随时进行纠正干预错误生产设置。
OvenSENTINEL在线炉温实时监控系统软件功能
● 实时分温区显示所有热电偶探针的温度数据
● 实时监控并生成每一片通过回流焊炉的PCB温度曲线
● 实时显示链速运行测量值
● 实时显示通过回流焊炉产品的模拟动画
● 自动绘制制程工艺各项参数SPC图表/CPK值
● 工艺制程警报：PIS指数（工艺窗口的界限判断）超界限警告、炉温警告、链速警告、制程工艺警告、CPK警告
● 工艺追溯：按产品名称查询，按时间查询，条形码查询
● 生产数据导出（支持TXT,EXCEL,PDF格式）
● 操作权限管理员设定
● 实时显示各温区的温度以及链速的SPC图表/CPK值
● 产能统计/工艺缺陷及良率的统计报表
● 实时生产数据输出: TXT格式/CSV格式/PNG格式
● 自动警报灯塔三色显示并蜂鸣、自由配置警报灯状态
● 客户设定的警报可关闭炉前的进板机
● 进板时间间隔控制
OvenSENTINEL在线炉温实时监控系统装箱清单
OvenSENTINEL标准套件装箱清单：
标准系统
OvenSENTINEL中间采集数据处理器
根据回流炉定制热电偶线缆
定制热电偶线缆安装套件
感应传感器
速度编码器
OvenSENTINEL 炉温实时监控智能分析软件
用户操作指南
系统选项：
卡板，掉板监控
增加入炉前扫码系统
控制进炉前接驳台接口
报警三色灯塔
| 传感器 | 中央采集处理器采集信息规格（共59个） |
| 根据每家回流炉品牌和型号来定制热电偶探管 | 热电偶K型，精度：±1.5℃ |
| 进板传感器 | 频率：10到1000Hz |
| 链速传感器 | RS-485接口 |
| 轨道定制热电偶线缆探头最大耐温温度 | RS-232接口 |
| 柔性探头：350℃ | 软件要求 |
| 硬性探头：350℃ | Microsoft Windows® 7 或更高版本 |
| 显示警报 | OvenSENTINEL实时监控智能分析软件 |
报警灯塔（可选）： 绿色表示系统就绪 黄色表示系统警告 红色表示超出工艺规格警报 | 合规性 |
| 中央采集处理器外尺寸 | 符合CE，UKCA，FC认证 |
| 长266.7 毫米 x 宽241.3 毫米 x高47.6 毫米 | 专利 |
| 专利号NO.11,774,174 | |
| 保修 | |
| OvenSENTINEL系统2年 | |
| 定制回流炉区域温度探头2年 |
