红胶固化用ECD炉温测试仪

一，企业案例

某电子企业SMT部门生产加工双面贴片元器件，其中红胶固化是其生产过程中的一个工艺环节。为了确保红胶固化的质量和效果，该企业引入了ECD炉温测试仪来进行精确的测温。 在过去，他们主要依赖工人的经验和感觉来判断红胶固化的温度以及时间是否合适。然而，这种方法存在较大的主观性和不确定性，可能导致产品质量不稳定。 通过使用ECD炉温测试仪，该企业能够实时监测红胶固化最高温度以及时间。ECD炉温测试仪跟产品一起通过红胶固化炉，以获取全面的温度数据。 根据收集到的温度数据，他们发现了一些温度未达到或者固化时间不够等可能影响红胶固化质量的问题。基于这些发现，他们调整了固化炉的温度设置和输送带的速度，以确保红胶固定牢靠。 此外，ECD炉温测试仪还帮助他们确定了红胶固化的最佳时间和温度范围。他们发现，在特定的温度范围内固化，可以提高红胶的粘接强度和可靠性。 通过精确的测温和工艺优化，该企业显著提高了 PCBA 的质量和合格率。减少了因红胶固化不良而导致的缺陷和故障，提高了产品的可靠性和稳定性。 同时，他们还能够根据测温数据进行追溯和分析，识别出潜在的问题，并采取预防措施。这有助于持续改进生产工艺，提高生产效率和降低成本。

二，红胶固化炉温工艺

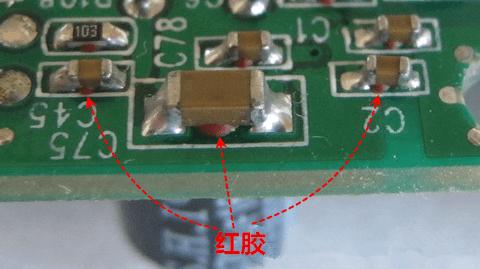

SMT红胶最初被设计出来的目的是为了把零件黏在电路板上，然后让电路板可以经过波峰焊炉，让零件可以沾锡并与电路板上的焊垫接合，又不至于掉落到滚烫的波焊锡炉之中，或者用于SMT双面贴片制程工艺。SMT红胶烘干固化温度一般在120℃左右，固化温度越高以及固化时间越长，粘接强度也越强，可以根据红胶厂商给到的建议固化温度和时间参考来设置炉温工艺。

三，案例企业所用产品展示

四，案例企业所用产品介绍

名称：ECD炉温测试仪

品牌：ECD

型号：EV6 六通道炉温测试仪

硬件功能：

● 全球革命性首创主机自带触摸屏，让炉温测试仪像手机一样直接操作

● 热电偶探头自动判定好坏

● 无需连接电脑，可在仪器上直接设置

● 采用FLASH存储芯片，任何意外均不会丢失数据

● 软件采用模块化调用系统，根据需求设置调用，应用方便快捷

● 容量大， 可记录1600万点数据，可连续存储200组温度曲线数据

●  3种触发启动方式，可随意优化搭配，实现智能起停，无需人工干预

●  内置1100MA耐高温锂聚合物可充电电池，快速充电10分钟即可使用

●  超高分辨率0.0056℃，测量精度±1℃，采样频率0.01秒到600秒可调

●  采用type-c接口，比其他数据线下载更快，通信/充电一体,通信同时完成充电

● 高温保护，仪器内部温度超出70℃自动关闭测试功能，超出80℃自动关闭电源

● 任何情况智能灯提示（电量过低、充电状态、数据下载、数据清除、内存溢满、高温警告等）

软件功能：

技术规格：

如果您感兴趣欢迎来电咨询
